首頁-無油真空泵型號-WX型無油旋片式真空泵WX型無油旋片式真空泵
WX型無油旋片式真空泵概述：
WX型無油旋片式真空泵是我公司自主研發的清潔型真空泵，不需用油潤滑即可工作，不會污染環境即被處理的產品。WX型無油旋片式真空泵和2XZ型旋片式真空泵屬于兩種不同系列產品，WX型無油旋片式真空泵是一種不需用油潤滑即能運轉工作的真空泵，故稱為無油真空泵。它具有結構簡單、操作容易、維護方便、不會污染環境等優點，是一種使用范圍非常廣泛的機械真空泵。適合真空干燥、真空濃縮作業，可廣泛用于制藥、化工、食品包裝、醫療器械、牛奶加工業、印刷、照相制版、吸塑成形和實驗室等廣泛領域。
WX型無油旋片式真空泵的特點：
1、由于WX型無油旋片式真空泵不存在油蒸汽，因此，當其使用時，工作環境和被處理的產品不會被油污染，是一種使用在嚴格要求無油蒸汽的工業中理想的真空設備。
2、無油真空泵與需要油潤滑的真空泵相比，經常性的維護和保養可大大減少，不必為缺少真空泵油，給維修帶來諸多不便和煩惱。
3、采用電機直接連接，結構緊湊，重量輕，外型尺寸小于其它同類型泵。
4、應用多旋片高速轉動，避免了吸氣和排氣中的脈沖波動。
5、WX型無油旋片式真空泵可以敞開大氣連續運轉。
WX型無油旋片式真空泵用途：
與一般油潤滑的真空泵相比，WX型無油旋片式真空泵的使用范圈更廣泛，應用于各種物品的吸收和輸送，自動機械的物料供給設備，例如:在食品、醫藥、印刷、書籍裝訂、牛奶場、院校研究所、實臉室、醫院吸引等各種機械設各上的配套使用。
WX型無油旋片式真空泵可其體應用于下列各項工作中:
1、自動包裝線上的真空吸拉列開袋、裝料。
2、印刷機械上的紙張真空吸送。
3、各種液體注入瓶內的高效率真空罐裝。
4、各種塑料制品的真空吸塑成形。
5、物體表面在真空狀態下的氣密性試臉。
6、紙箱及瓶類物品的標簽真空吸送粘貼。
7、真空吸引固定下的照相制版。
8、真空狀態下的利用壓力差引導氣體分析。
9、各種醫藥機械自動線上的配套使用。
10、機械加工上非磁性零件夾用的真空吸盤夾具。
11、各種容器在真空狀態下的檢漏試驗。
12、食品加工機械上的應用。
13、中西藥廠真空蒸餾干燥。
14、醫院手術室的真空吸引。
15、院校、研究所、廠礦實臉室氣體分析，理化實臉。
16、各種醫療儀器的配套使用等。
WX型無油旋片式真空泵工作原理與結構簡述：
WX型無油旋片式真空泵，是一種獲得真空的設備之一。WX型無油旋片式真空泵的極限真空為6*10-2MPa。該泵是由轉子偏心地置于泵身內，轉子和旋片的旋轉，不斷地改變泵身內兩側的容積:一側容積擴大吸入氣體，另一側容積縮小排出氣體。由此周期地完成氣體的吸入排出，從而獲得真空。不同規格泵的結構略有不同。如WX-4、8的排氣管在泵的底部，請各用戶能加以注意。
WX型無油旋片式真空泵結構原理圖：
 |
WX-0.5、1、2
1、進氣管2、橡膠墊圈3、導流盤
4、空氣濾芯5、濾芯座6、O形圈
7、泵身8、轉子9、旋片
10、排氣管11、消音部件
|
WX-4、8
1、進氣管2、氣箱蓋3、氣箱
4、進氣(大)濾芯5、泵身
6、旋片7、轉子8、排氣管
9、排氣(小)濾芯10、消音部件
11、排氣嘴12、排氣連接管 |

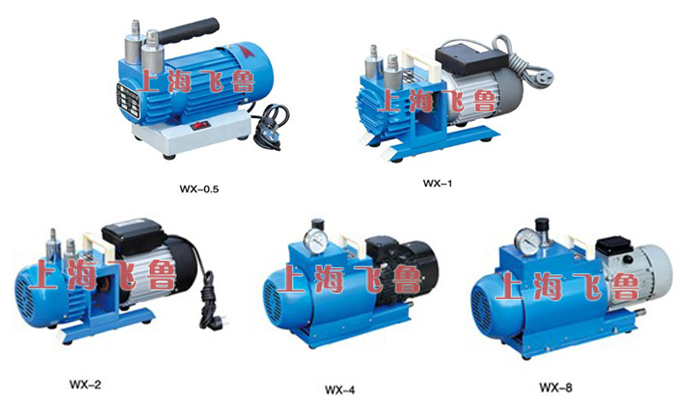

WX型無油旋片式真空泵的性能參數表：
| 參數/型號 |
WX-0.5 |
WX-1 |
WX-2 |
WX-4 |
WX-8 |
| 抽氣速率(L/s) |
0.5 |
1 |
2 |
4 |
8 |
| 極限壓力（MPa） |
7.5×10ˉ² |
7.5×10ˉ² |
7.5×10ˉ² |
7.5×10ˉ² |
7.5×10ˉ² |
| 轉速（r/min) |
1400 |
1400 |
1400 |
1400 |
1400 |
| 電機功率 |
0.12 |
0.25 |
0.37 |
0.55 |
0.75 |
| 電源電壓（V) |
220 |
220/380 |
220/380 |
380 |
380 |
| 進氣口口徑 |
12 |
12 |
12 |
30 |
30 |
| 外形尺寸 |
240×120×210 |
320×160×240 |
440×160×240 |
510×190×330 |
540×190×330 |
| 毛重/凈重（Kg） |
11/10 |
14/13 |
16/15 |
28/23 |
36/30 |
WX型無油旋片式真空泵的安裝和使用：
1、應具有充分良好的通風條件及低于40℃的環境溫度。
2、無灰塵及臟物的清潔場所。
3、無水、油等液體會降落到泵上。
4、不直接暴露在陽光里。
5、有足夠的周圍空間能便于泵的檢查，維護和裝拆。
6、泵必須安較在平坦的平面上。
7、最好將泵放在類似混凝土堅硬的地基上安裝，如果沒有條件，也可將泵牢固地安裝在鋼制或木制的機架上。
8、必須確保泵不因基礎不牢固而引起震動。
9、與泵連接管道不宜過長或小于泵進氣口徑，影響抽速，同時注意檢查真空連接管道有否漏氣。
10、裝接電線時，應注意電機銘牌上的規定接線要求。三相電機要注意電機旋轉方向應與泵上的標示，頭方向一致。
11、在長時間的連續工作以后，泵溫會有較大的上升，這是正常的，不必擔心它的壽命。
WX型無油旋片式真空泵的故障及消除方法：
1、由于灰塵堵塞過濾元件引起泵不能吸、排氣，可取出過濾元件并用壓縮空氣吹清潔，用汽油、中性溶劑清除過濾元件上的灰塵，干后將它裝回原來的位置上(稀釋劑、酒精、苯、有機物溶劑或其它類似溶劑不能使用，因為這將引起膠粘元件的損壞).
2、由于油進入泵內，使旋片不能伸出，可卸下進、排氣管，用易揮發的清洗液體，自泵體的吸氣口與排氣口注入，用手轉動聯軸器轉動后，開啟電源開關，排出油和清洗液體(重復上述步驟，直至所有的油被完全除去)，由于存在燃燒危險，可放一布片在排氣口防止排出物質擴散在周圍環境中。當進行清洗時，必須小心不要讓清洗液進入軸承。
3、由于雜質進入泵體卡住旋片，可拆開泵蓋除去雜質(污染、灰塵等)。
4、由于潮氣進入泵內引起泵內銹蝕，使旋片不能伸出，可拆開泵蓋，除去鐵銹(注意不要劃傷泵的內壁)。
5、由于電機的某些故障，應修理或調換電機(檢查電機的電壓、電源)。
6、旋片損壞、磨損，可拆開泵蓋調換旋片。
7、如果轉子和泵體卡住，將泵體適當調整，使泵體與轉子接觸間隙為0.02微米。
