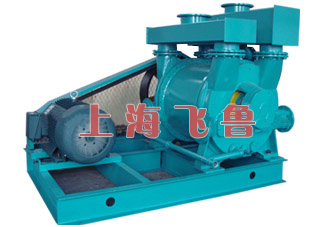

一、2BEA型水環式真空泵用途及特點:

2BEA型水環式真空泵，是我公司結合德國進口產品先進技術，研制開發的高效節能產品。

2BEA型水環式真空泵為單級單作用結構形式，具有結構簡單，維修方便，運行可靠，高效節能的優點。相對于目前國內廣泛使用的SK、2SK、SZ型水環式真空泵具有真空度高、功耗低、運行可靠等顯著優點，是SZ、2SK、SK型水環式真空泵的理想替代產品。

二、2BEA型水環式真空泵結構主要特點如下：

軸承全部采用SKF或NSK原裝進口軸承，保證了2BEA水環式真空泵的葉輪精確定位及運轉過程中的高穩定性。

葉輪材質全部采用球墨鑄鐵鑄造或鋼板焊接，充分保證了2BEA真空泵葉輪在各種惡劣工況下的穩定性，且大大提高了2BEA真空泵的使用壽命。泵體全部采用鋼板制作，提高了2BEA型水環式真空泵的使用壽命。

2BEA型水環式真空泵的軸套作為最易損壞的零件，本公司全部采用高鉻不銹鋼制作，比普通材質壽命提高了5倍。

皮帶輪（皮帶傳動）采用標準高精度錐套皮帶輪，運行可靠，皮帶壽命長，拆卸方便。聯軸器（直聯傳動）采用標準高強度彈性聯軸器，彈性元件采用聚氨酯材質，運行穩定可靠，使用壽命長獨特的上置式氣水分離器節約空間，并有效降低了噪聲。

鑄件全部采用樹脂砂鑄造，表面質量好。鑄件表面無需打膩，使2BEA型水環式真空泵散熱效果最佳。機械密封（選配件）全部采用進口件，充分保證2BEA型水環式真空泵在長時間運行過程中無泄漏。

三、2BEA型水環式真空泵性能表：

型號	轉速 (傳動方式) r/min	軸功率 KW	電機功率 KW	配用電機 380V	極限真空度 mbar(MPa)	最大抽氣速率		泵重整機 KG
型號	轉速 (傳動方式) r/min	軸功率 KW	電機功率 KW	配用電機 380V	極限真空度 mbar(MPa)	m3/h	m3/min
2BEA 102	1450（直聯 1300（皮帶 1625（皮帶 1750（皮帶）	5.8 5.0 6.8 8.0	7.5 7.5 7.5 11	Y132M-4 Y132M-4 Y132M-4 Y160M-4	33mbar (-0.098MPa)	235 210 270 290	3.9 3.5 4.5 4.8	295 311 311 346
2BEA 103	1450（直聯 1300（皮帶）1625（皮帶 1750（皮帶）	8.2 7.0 9.9 11.1	11 11 15 15	Y132M-4 Y132M-4 Y132M-4 Y160M-4	33mbar (-0.098MPa)	340 300 385 412	5.7 5.0 6.4 6.9	363 347 388 388
2BEA 151	1450（直聯 1100（皮帶）1300（皮帶 1625（皮帶 1750（皮帶）	10.8 7.2 9.2 13.2 14.8	15 11 11 15 18.5	Y160L-4 Y160M-4 Y160M-4 Y160L-4 Y180M-4	33mbar (-0.098MPa)	405 300 360 445 470	6.8 5.0 6.0 7.4 7.8	469 428 444 469 503
2BEA 152	1450（直聯 1100（皮帶）1300（皮帶）1625（皮帶 1750（皮帶）	12.5 8.3 10.5 15.0 17.2	15 11 15 18.5 22	Y160L-4 Y160M-4 Y160L-4 Y180M-4 Y180L-4	33mbar (-0.098MPa)	465 340 415 510 535	7.8 5.7 6.9 8.5 8.9	481 437 481 515 533
2BEA 153	1450（直聯 1100（皮帶 1300（皮帶 1625（皮帶 1750（皮帶）	16.3 10.6 13.6 19.6 22.3	18.5 15 18.5 22 30	Y180M-4 Y160L-4 Y180M-4 Y180L-4 Y200L-4	33mbar (-0.098MPa)	600 445 540 660 700	10.0 7.4 9.0 11.0 11.7	533 480 533 551 601
2BEA 202	970（直聯） 790（皮帶） 880（皮帶） 1100（皮帶 1170（皮帶 1300（皮帶）	17 14 16 22 25 30	22 18.5 18.5 30 30 37	Y200L2-6 Y180M-4 Y180M-4 Y200L-4 Y200L-4 Y225S-4	33mbar (-0.098MPa)	760 590 670 850 890 950	12.7 9.8 11.2 14.2 14.8 15.8	875 850 850 940 945 995
2BEA 203	970（直聯） 790（皮帶） 880（皮帶） 1100（皮帶 1170（皮帶 1300（皮帶）	27 20 23 33 37 45	37 30 30 45 45 55	Y250M-6 Y200L-4 Y200L-4 Y225M-4 Y225M-4 Y250M-4	33mbar (-0.098MPa)	1120 880 1000 1270 1320 1400	18.7 14.7 16.7 21.2 22.0 23.3	1065 995 995 1080 1085 1170
2BEA 252	740（直聯） 558（皮帶） 660（皮帶） 832（皮帶） 885（皮帶） 938（皮帶）	38 26 31.8 49 54 60	45 30 37 55 75 75	Y280M-8 Y200L-4 Y225S-4 Y250M-4 Y280S-4 Y280S-4	33mbar (-0.098MPa)	1700 1200 1500 1850 2000 2100	28.3 20.0 25.0 30.8 33.3 35.0	1693 1460 1515 1645 1805 1805
2BEA 253	740（直聯） 560（皮帶） 660（皮帶） 740（皮帶） 792（皮帶） 833（皮帶） 885（皮帶） 938（皮帶）	54 37 45 54 60 68 77 86	75 45 55 75 75 90 90 110	Y315M-8 Y225M-4 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y280M-4 Y315S-4	33mbar (-0.098MPa)	2450 1750 2140 2450 2560 2700 2870 3020	40.8 29.2 35.7 40.8 42.7 45.0 47.8 50.3	2215 1695 1785 1945 1945 2055 2060 2295
2BEA 303	740（直聯） 590（直聯） 466（皮帶） 521（皮帶） 583（皮帶） 657（皮帶） 743（皮帶）	98 65 48 54 64 78 99	110 75 55 75 75 90 132	Y315L2-8 Y315L2-10 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y315M-4	33mbar (-0.098MPa)	4000 3200 2500 2800 3100 3580 4000	66.7 53.3 41.7 46.7 51.7 59.7 66.7	3200 3200 2645 2805 2810 2925 3290
2BEA 305 2BEA 306	740（直聯） 590（直聯） 490（皮帶） 521（皮帶） 583（皮帶） 657（皮帶） 743（皮帶）	102 70 55 59 68 84 103	132 90 75 75 90 110 132	Y355M1-8 Y355M1-10 Y280S-4 Y280S-4 Y280M-4 Y315S-4 Y315M-4	160mbar (-0.085MPa)	4650 3750 3150 3320 3700 4130 4650	77.5 62.5 52.5 55.3 61.2 68.8 77.5	3800 3800 2950 3000 3100 3300 3450
2BEA 353	590（直聯） 390（皮帶） 415（皮帶） 464（皮帶） 520（皮帶） 585（皮帶） 620（皮帶） 660（皮帶）	121 65 70 81 97 121 133 152	160 75 90 110 132 160 160 185	Y355L2-10 Y280S-4 Y280M-4 Y315S-4 Y315M-4 Y315L1-4 Y315L1-4 Y315L2-4	33mbar (-0.098MPa)	5300 3580 3700 4100 4620 5200 5500 5850	88.3 59.7 61.7 68.3 77.0 86.7 91.7 97.5	4750 3560 3665 3905 4040 4100 4100 4240
2BEA 355 2BEA 356	590（直聯） 390（皮帶） 435（皮帶） 464（皮帶） 520（皮帶） 555（皮帶） 585（皮帶） 620（皮帶）	130 75 86 90 102 115 130 145	160 90 110 110 132 132 160 185	Y355L2-10 Y280M-4 Y315S-4 Y315S-4 Y315M-4 Y315M-4 Y315L1-4 Y315L2-4	160mbar (-0.085MPa)	6200 4180 4600 4850 5450 5800 6100 6350	103.3 69.7 76.7 80.8 90.8 98.3 101.7 105.8	5000 3920 4150 4160 4290 4300 4350 4450

注：以上所選電機功率可在大多工況下工作。如排氣口壓力較高（0.02~0.05MPa），則應相應加大電機功率；如2BEA水環式真空泵正常工作時軸功率較小，也可選用接近軸功率的電機功率，如此更為節能。

四、2BEA型水環式真空泵安裝尺寸圖：

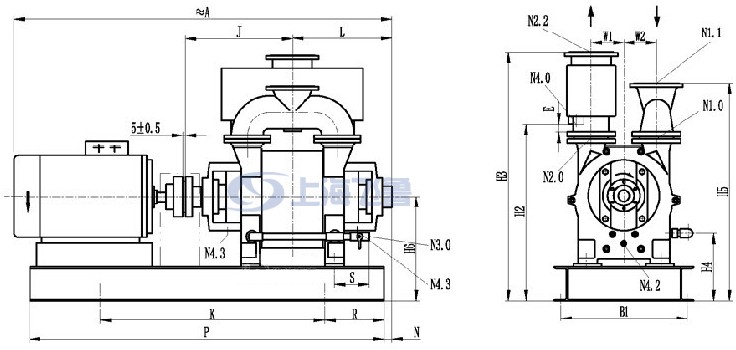

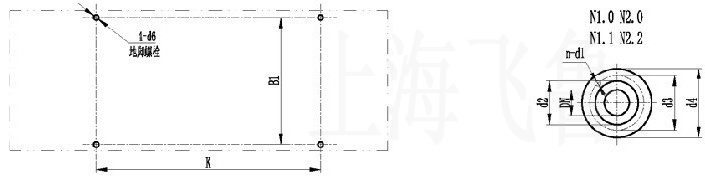

2BEA102/103/151/152/153直聯水環式真空泵傳動安裝尺寸：

2BEA102/103/151/152/153直聯水環式真空泵傳動安裝尺寸

N1.0進氣端法蘭　　N1.1連通管法蘭　　 N2.0排氣端法蘭
N2.2分離器法蘭　　N3.0工作液接口　　N4.0分離器排液口
N4.2沖洗、排液口　N4.3泄漏液排放口

代號		A	B1	d6	E	H2	H3	H4	H5	H6	J	K	L	N	P	R
2BEA 102		1260	360	22	37	494	745	174	595	280	377	660	353	133	1015	176
2BEA 103		1395	360	22	37	494	745	174	595	280	409.5	840	395.5	92	1015	211
2BEA 151		1465	400	22	50	587	865	214	720	345	411.5	840	388.5	100	1265	211
2BEA 152		1490	400	22	50	587	865	214	720	345	424	840	401	125	1265	211
2BEA 153		1610	400	22	50	587	865	214	720	345	454	840	431	185	1265	211
代號		S	W1	W2	N3.0	N4.0	N4.2	N4.3
2BEA 102		145	105	105	G3/4"	G2"	G1/2"	G1/4"
2BEA 103		145	105	105	G3/4"	G2"	G1/2"	G1/4"
2BEA 151		145	125	125	G3/4"	G2"	G1/2"	G1/4"
2BEA 152		145	125	125	G3/4"	G2"	G1/2"	G1/4"
2BEA 153		145	125	125	G3/4"	G2"	G1/2"	G1/4"
代號		DN	d1	d2	d3	d4	n	代號			DN	d1	d2	d3	d4	n
2BEA 102	N1.0	50	18	102	125	165	4	2BEA 151		N1.0	65	18	122	145	185	4
2BEA 103	N2.0	50	18	102	125	165	4	2BEA 152		N2.0	65	18	122	145	185	4
	N1.1	65	18	122	145	185	4	2BEA 153		N1.1	100	18	158	180	220	8
	N2.2	65	18	122	145	185	4			N2.2	100	18	158	180	220	8

2BEA202/203/252/253直聯傳動水環式真空泵安裝尺寸：

N1.0進氣端法蘭　　N1.1連通管法蘭　　 N2.0排氣端法蘭
N2.2分離器法蘭　　N3.0工作液接口　　N4.0分離器排液口
N4.2沖洗、排液口　N4.3泄漏液排放口

代號		A	B1	d6	E	H2	H3	H4	H5	H6	J	K	L	N	P	R
2BEA 202		1785	600	27	37	804	1160	302	1015	490	507	1060	469	36	1625	280
2BEA 203		2035	600	27	37	804	1160	302	1015	490	567	1060	529	206	1625	280
2BEA 252		2285	700	27	42	979	1425	328	1210	580	630	1560	595	250	1800	120
2BEA 253		2655	700	27	42	979	1425	328	1210	580	705	1820	670	250	2060	120
代號		S	W1	W2	N3.0	N4.0	N4.2	N4.3
2BEA 202		175	155	155	G1"	G3"	G3/4"	G3/4"
2BEA 203		175	155	155	G1"	G3"	G3/4"	G3/4"
2BEA 252		200	215	215	G11/4"	G3"	G1"	G3/4"
2BEA 253		200	215	215	G11/4"	G3"	G1"	G3/4"
代號		DN	d1	d2	d3	d4	n	代號			DN	d1	d2	d3	d4	n
2BEA 202	N1.0	100	18	158	180	220	8	2BEA 252		N1.0	125	18	188	210	250	8
	N2.0	100	18	158	180	220	8			N2.0	125	18	188	210	250	8
	N1.1	125	18	188	210	250	8			N1.1	150	22	212	240	285	8
	N2.2	125	18	188	210	250	8			N2.2	150	22	212	240	285	8
2BEA 203	N1.0	100	18	158	180	220	8	2BEA 253		N1.0	125	18	188	210	250	8
	N2.0	100	18	158	180	220	8			N2.0	125	18	188	210	250	8
	N1.1	125	18	188	210	250	8			N1.1	150	22	212	240	285	8
	N2.2	125	18	188	210	250	8			N2.2	150	22	212	240	285	8

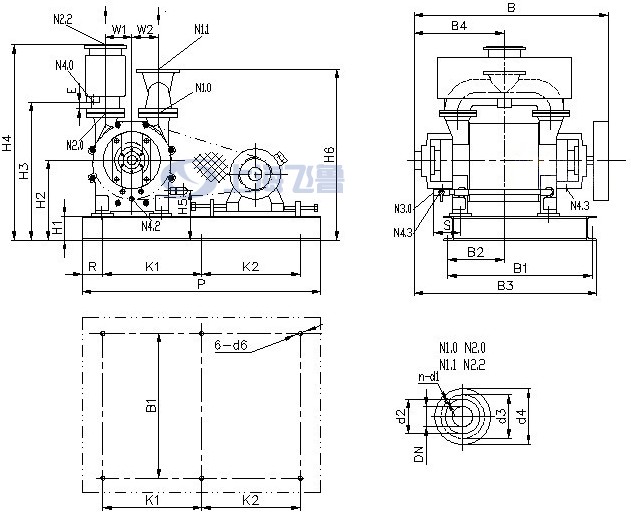

2BEA202/203/252/253皮帶傳動水環式真空泵安裝尺寸：

N1.0進氣端法蘭　　N1.1連通管法蘭　　 N2.0排氣端法蘭
N2.2分離器法蘭　　N3.0工作液接口　　N4.0分離器排液口
N4.2沖洗、排液口　N4.3泄漏液排放口

代號		B1	B2	B3	B4	B	d6	E	H2	H3	H4	H5	H6	K1	K2	P
2BEA 202		730	273	951	469	1030	27	37	470	784	1140	282	995	580	580	1400
2BEA 203		850	333	1071	529	1140	27	37	470	784	1140	282	995	580	580	1400
2BEA 252		950	345	1230	595	1280	27	42	580	979	1425	328	1210	800	800	1900
2BEA 253		1100	420	1380	670	1430	27	42	580	979	1425	328	1210	800	800	1900
代號		R	S	W1	W2	N3.0	N4.0	N4.2	N4.3
2BEA 202		120	180	155	155	G1"	G3"	G3/4"	G3/4"
2BEA 203		120	180	155	155	G1"	G3"	G3/4"	G3/4"
2BEA 252		150	200	215	215	G11/4"	G3"	G1"	G3/4"
2BEA 253		150	200	215	215	G11/4"	G3"	G1"	G3/4"
代號		DN	d1	d2	d3	d4	n	代號			DN	d1	d2	d3	d4	n
2BEA 202	N1.0	100	18	158	180	220	8	2BEA 252		N1.0	125	18	188	210	250	8
	N2.0	100	18	158	180	220	8			N2.0	125	18	188	210	250	8
	N1.1	125	18	188	210	250	8			N1.1	150	22	212	240	285	8
	N2.2	125	18	188	210	250	8			N2.2	150	22	212	240	285	8
2BEA 203	N1.0	100	18	158	180	220	8	2BEA 253		N1.0	125	18	188	210	250	8
	N2.0	100	18	158	180	220	8			N2.0	125	18	188	210	250	8
	N1.1	125	18	188	210	250	8			N1.1	150	22	212	240	285	8
	N2.2	125	18	188	210	250	8			N2.2	150	22	212	240	285	8

2BEA303/305/306/353/355/356直聯傳動水環式真空泵安裝尺寸：

N1.1連通管法蘭　　 N2.2分離器法蘭　　N3.0工作液接口
N3.2填料函密封液接口　　　　　　　　　N4.0分離器排液口
N4.2沖洗、排液口　N4.3泄漏液排放口　N5.0自動溢流閥

代號		A	B1	DN1	d6	d7	d8	d9	H2	H3	H4	H5	I	J	K1	K2
2BEA 303		2855	870	25	27	M12	68	85	1025	1560	1385	675	205	875	1050	1050
2BEA 305/306		3208	870	25	27	M12	68	85	1025	1560	1385	675	205	930	1225	1225
2BEA 353		3265	990	32	27	M12	78	100	1240	1880	1680	870	245	955	1185	1185
2BEA 355/356		3580	990	32	27	M12	78	100	1240	1880	1680	870	245	1025	1270	1270
代號		L	P	R	W1	W2	N3.2	N4.3
2BEA 303		705	2380	140	230	230	G1/2"	G1/2"
2BEA 305/306		760	2750	150	230	230	G1/2"	G1/2"
2BEA 353		790	2670	150	285	285	G1/2"	G1/2"
2BEA 355/356		860	2840	150	285	285	G1/2"	G1/2"
代號		DN	d1	d2	d3	d4	n	代號			DN	d1	d2	d3	d4	n
2BEA 303	N1.1	200	22	268	295	340	8	2BEA 353		N1.1	250	22	320	350	395	12
2BEA 305	N2.2	200	22	268	295	340	8	2BEA 355		N2.2	250	22	320	350	395	12
2BEA 306	N4.0	100	18	158	180	220	8	2BEA 356		N4.0	125	18	188	210	250	8

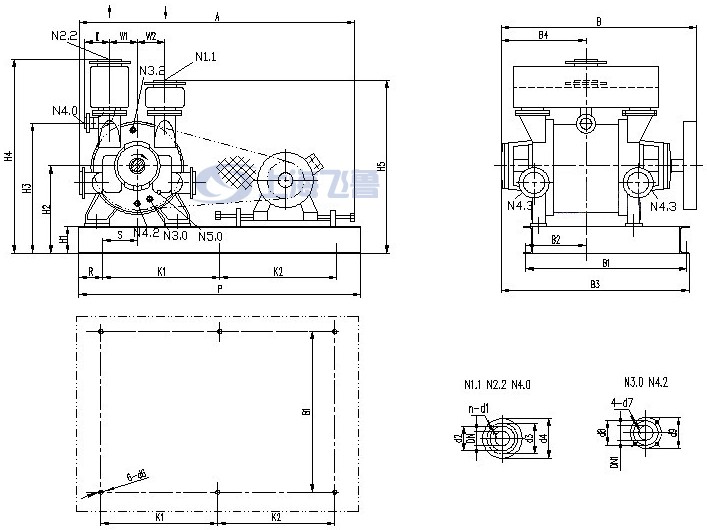

2BEA303/305/306/353/355/356皮帶傳動水環式真空泵安裝尺寸：

代號		A	B1	B2	B3	B4	B	DN1	d6	d7	d8	d9	H2	H3	H4	H5
2BEA 303		2285	1332	500	1560	705	1625	25	27	M12	68	85	725	1075	1610	1435
2BEA 305/306		2285	1442	555	1670	760	1735	25	27	M12	68	85	725	1075	1610	1435
2BEA 353		2600	1452	555	1730	790	1930	32	27	M12	78	100	900	1270	1910	1710
2BEA 355/356		2600	1592	625	1870	860	2070	32	27	M12	78	100	900	1270	1910	1710
代號		I	K1	K2	P	R	S	W1	W2	N3.2	N4.3
2BEA 303		205	970	970	2240	150	285	230	230	G1/2"	G1/2"
2BEA 305/306		205	970	970	2240	150	285	230	230	G1/2"	G1/2"
2BEA 353		245	1000	1000	2400	200	350	285	285	G1/2"	G1/2"
2BEA 355/356		245	1000	1000	2400	200	350	285	285	G1/2"	G1/2"
代號		DN	d1	d2	d3	d4	n	代號			DN	d1	d2	d3	d4	n
2BEA 303	N1.1	200	22	268	295	340	8	2BEA 353		N1.1	250	22	320	350	395	12
2BEA 305	N2.2	200	22	268	295	340	8	2BEA 355		N2.2	250	22	320	350	395	12
2BEA 306	N4.0	100	18	158	180	220	8	2BEA 356		N4.0	125	18	188	210	250	8

五、2BEA型水環式真空泵耗水量

型號	標準轉速 rpm	轉速范圍rpm	在以下吸入壓力（mbar,絕壓）時的耗水量　m3/h
型號	標準轉速 rpm	轉速范圍rpm	≤160	200	300	400	500	600	700	＞800
2BEA 102-0	1450	1300~1750	1.1	1.1	0.73	0.73	0.73	0.73	0.36	0.36
2BEA 103-0	1450	1300~1750	1.4	1.4	0.93	0.93	0.93	0.93	0.47	0.47
2BEA 151-0	1450	1100~1750	1.5	1.5	1	1	1	1	0.5	0.5
2BEA 152-0	1450	1100~1750	1.7	1.7	1.13	1.13	1.13	1.13	0.57	0.57
2BEA 153-0	1450	1100~1750	1.9	1.9	1.27	1.27	1.27	1.27	0.63	0.63
2BEA 202-0	980	790~1300	2.1	2.1	1.4	1.4	1.4	1.4	0.7	0.7
2BEA 203-0	980	790~1300	2.6	2.6	1.73	1.73	1.73	1.73	0.87	0.87
2BEA 252-0	740	558~938	4.4	4.4	2.93	2.93	2.93	2.93	1.47	1.47
2BEA 253-0	740	560~938	5.2	5.2	3.47	3.47	3.47	3.47	1.73	1.73
2BEA 303-0	660	466~743	8.5	8.5	6.8	6.8	5.7	5.7	2.9	2.9
2BEA 303-2	660	466~743	-	9.1	7.9	6.7	5.6	4.4	3.2	2.0
2BEA 305-1	660	466~743	8.2	8.2	7.8	7.0	6.0	5.1	4.2	3.3
2BEA 306-1	660	466~743	8.2	8.2	7.8	7.0	6.0	5.1	4.2	3.3
2BEA 353-0	530	372~660	11.2	11.2	9.0	9.0	7.5	7.5	3.8	3.8
2BEA 353-2	530	372~660	-	12.1	10.5	9.0	7.4	5.8	4.3	2.7
2BEA 355-1	530	372~660	10.9	10.9	10.4	9.3	8.0	6.7	5.5	4.3
2BEA 356-1	530	372~660	10.9	10.9	10.4	9.3	8.0	6.7	5.5	4.3

注：1、工作液種類：通常情況下用水，標準溫度15℃（范圍0℃至65℃）；或其溫度至少要低于其沸點10℃。
　　2、以上耗水量為在標準轉速下所需的耗水量，對不同轉速，數據表中的流量值應乘以（實際轉速÷標準轉速）
　　3、如需增加工作液流量，則數據表中的流量加倍。
